『非銀不可』導入3 DESIGN 進行珠寶設計提升服務品質
『非銀不可』導入3 DESIGN |
|

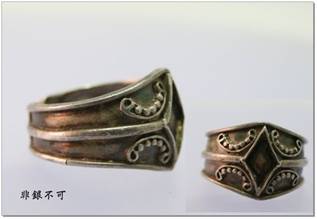

3 DESIGN 珠寶繪圖+JWX-10臘雕機加工-古老戒指～翻款珠寶設計---變身設計。這是客戶交付的古老手工戒指…..有十幾年歷史了。戒台當初的寶石剝落了〈因為是黏著上去,時間久了就容易剝落〉客戶希望原來的款式不變再設計一只。非銀不可的曹老師給建議稍微銷改，並增加時尚的設計元素。中間寶石使用"馬眼狀"黑色鋯石４爪鑲設計－－產生菱形鑽錯覺（因為菱形這樣形狀寶石不好找）。戒指加厚些（原來戒指只有０．５mm厚）～以便有高度再放４顆小鑽。 |
|
|
  |
|

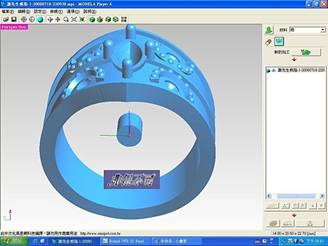

| 應用3Design完成新款設計～～鑲爪故意畫長些,因為加工預留高度。 | |
   |
全圖像化的3D介面，結合便利的參數與標準戒圍精靈功能。 讓戒指再進行設計時能提供準確的尺寸與實務進行比對。解決以往手繪與加工過程中尺寸誤差與大小認知不同的困擾。 |
標準尺寸圖,國際戒圍: 11.5號(內徑1.7cm) |
|
  |
|

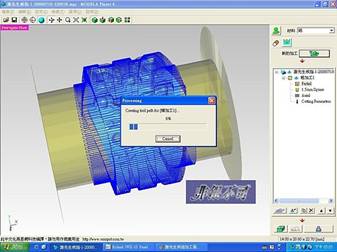

| JWX-10 臘雕機加工，應用360度的加工技術，以配合戒指款的360度的設計。在圖片可以很明確看出是否電腦繪圖轉檔或輸出圖是否有問題。並經由先設定好加工的設值跟刀路示意圖，上圖是粗加工的刀路圖片，所使用刀具是1.5mm直刀，加工間距 0.5mm。右圖中間小視窗為蠟雕機正在運算細加工中的進度提示。 | |
 |
|

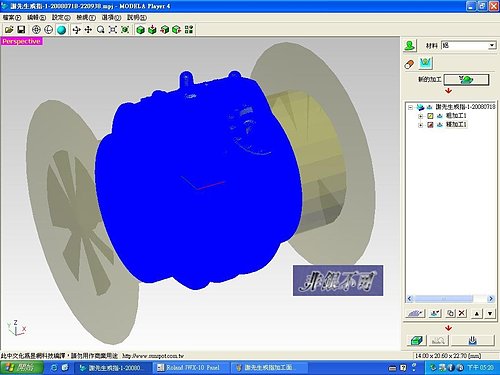

| 上圖是細加工的刀路圖，一片藍。因為要讓加工物件非常細緻,所以就設定精緻些，刀具---> 0.1mm 角度3度，尖刀，加工間距 0.02mm ---->給它慢慢加工,這樣完成物件就會跟拋光般細緻... | |
| 珠寶設計是一種相當古老的行業，台灣目前還是有超過80%的珠寶產品透過老師傅的一雙手來設計與製造。軟體絕不是萬能的，人的設計概念才是整個設計的靈魂。但是經由3DESIGN軟體的設計變更，免除以手工繪圖與製造生產的誤解與困擾。整體結合3DESIGN設計軟體與蠟雕機的完整方案，也讓曹老師在珠寶設計與製造的應用領域上整合豐富的實務經驗，解決以往手工製造的擾人問題。 青騰國際的講師楊大奇密集的課程與課後的及時支援，也是讓曹老師從一個電腦相當陌生的珠寶設計師，迅速轉型進入3D的設計製造領域的助力，讓曹老師提供客戶客製化的市場區隔建立差異化的競爭優勢，在當今微利的手工珠寶設計製造產業中看到了新的契機。 非銀不可blog：http://tw.myblog.yahoo.com/mey1668/ |
|
